Xmate Valve 两通型隔膜阀

Name: Xmate Valve 两通型隔膜阀
Brand: Xmate Valve

锻造・Mini型和通用型执行器

咨询下载产品资料

简介特点应用场景技术参数其他联系我们

简介

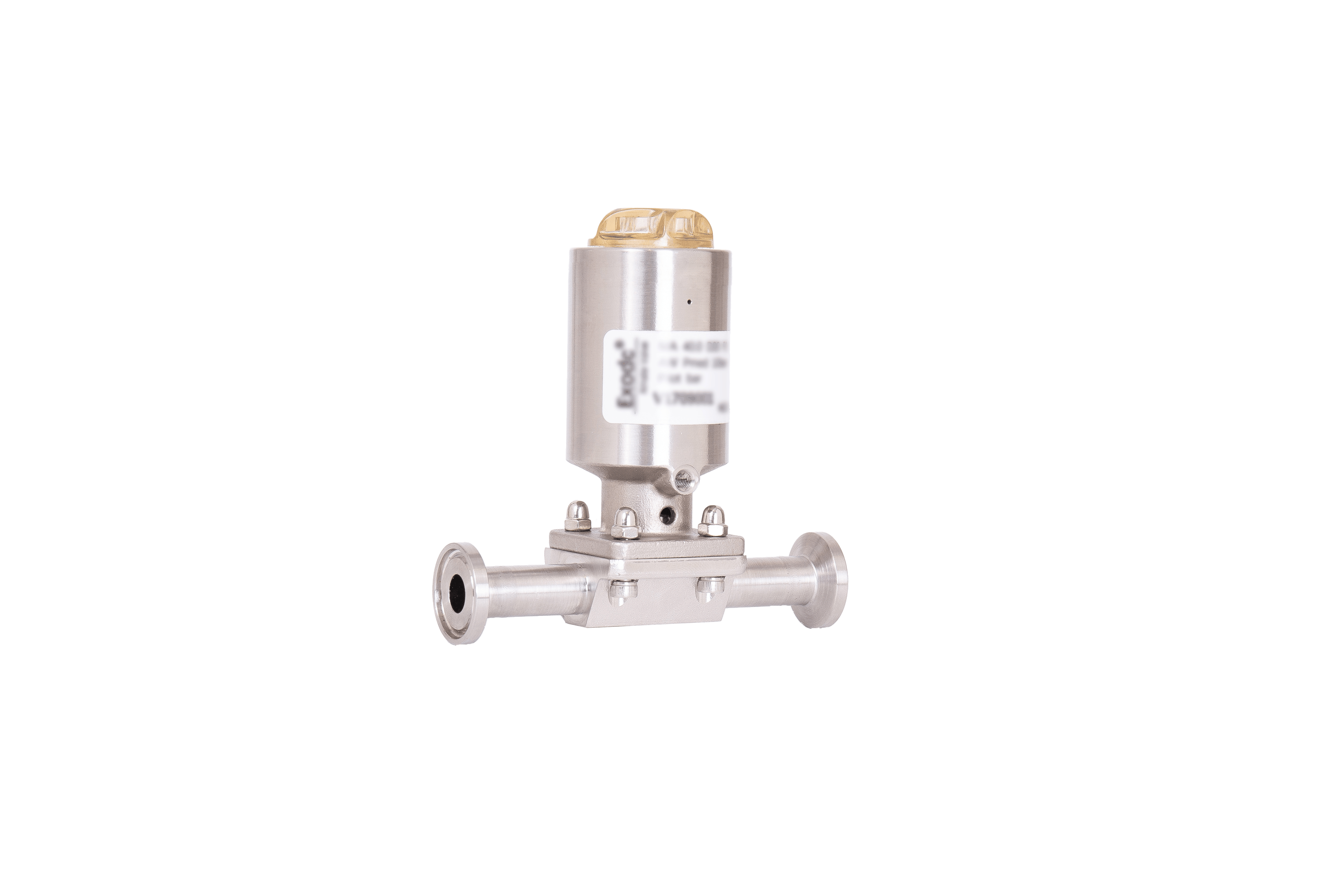

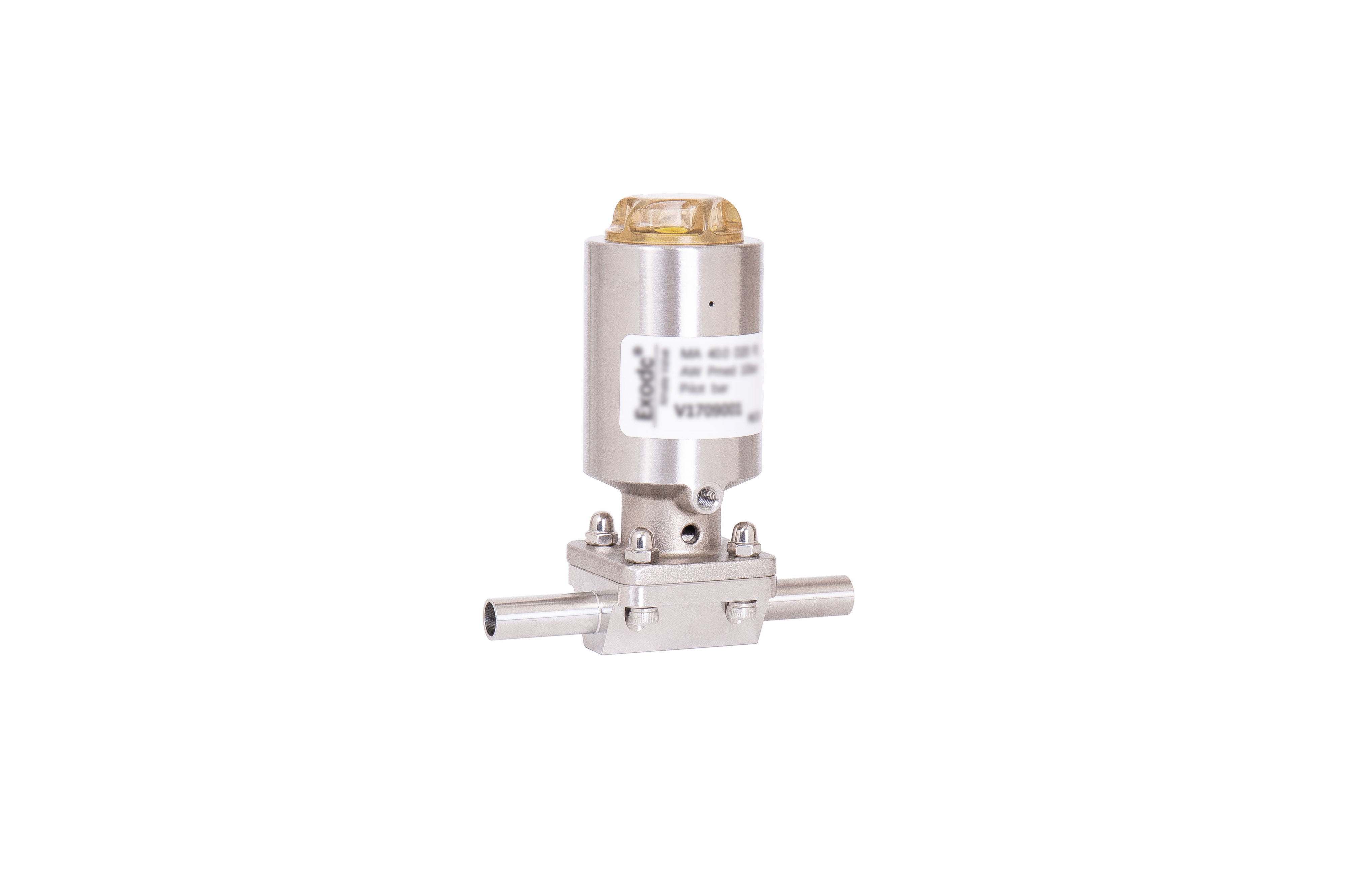

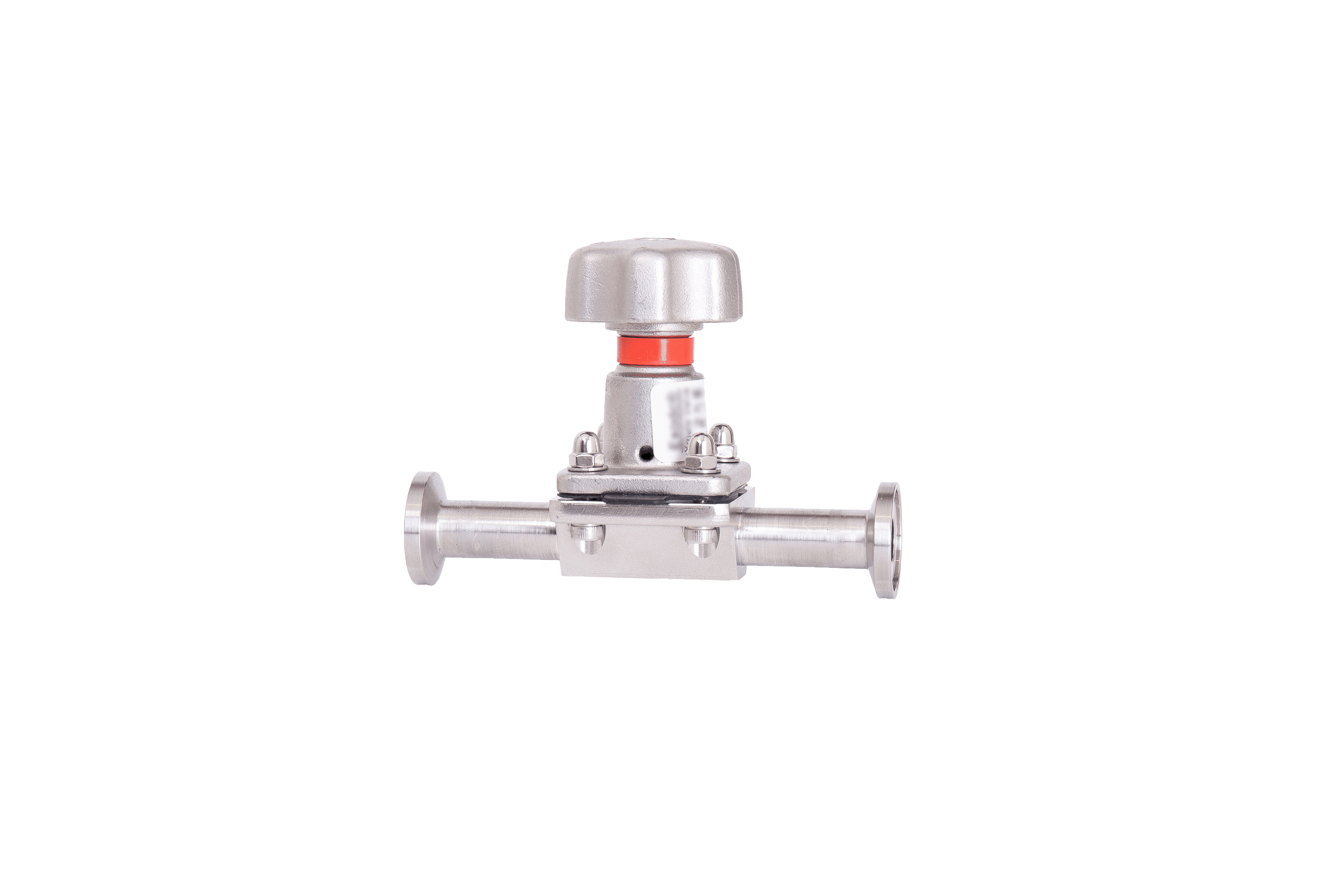

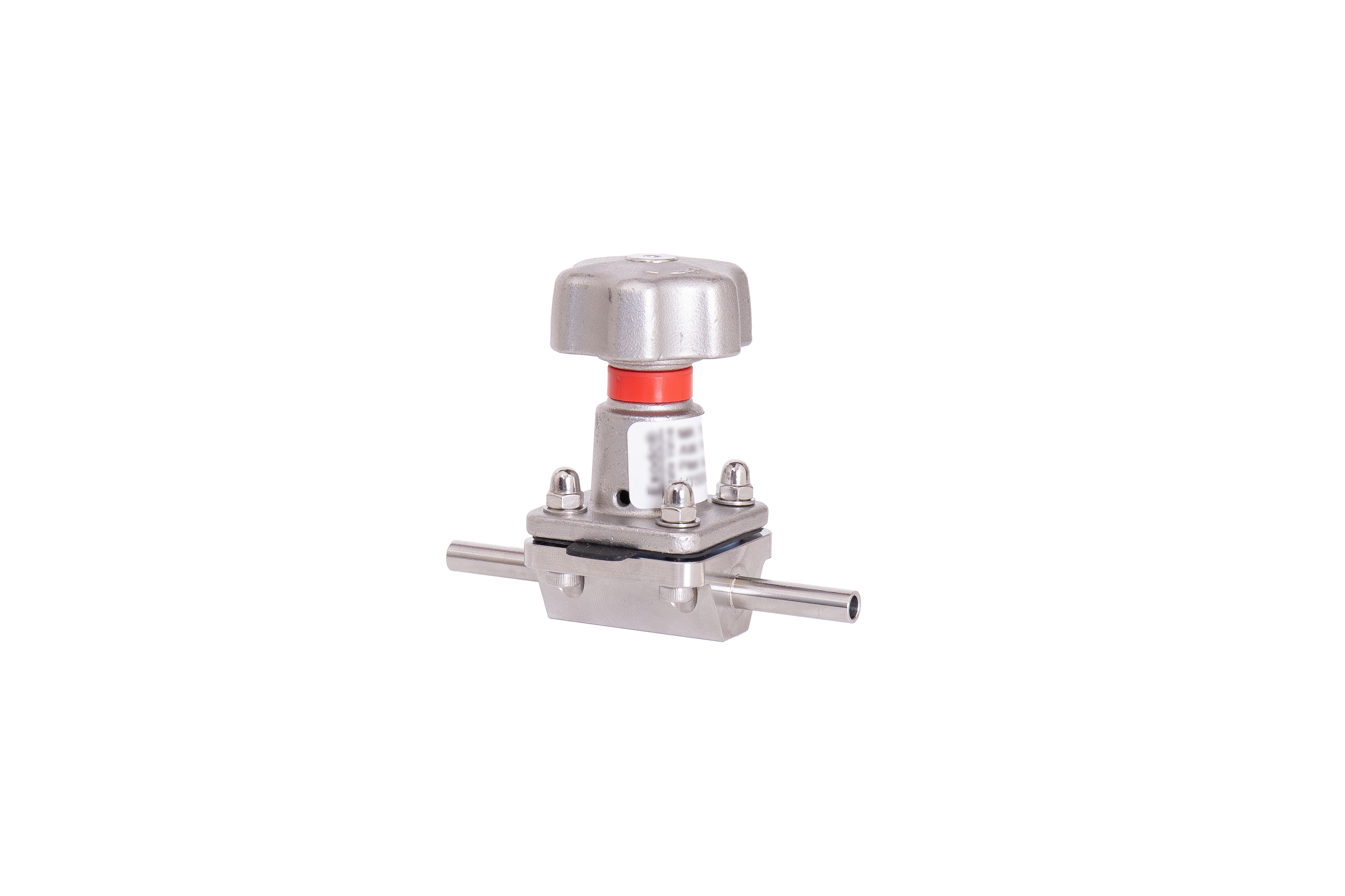

锻造两通型卫生级隔膜阀阀体由整块的锻造不锈钢加工，强度高、表面质量优，适用于生物制药行业洁净流体的通断控制。阀体内腔经精密抛光，隔膜采用医药级弹性材料，易于清洁与维护，满足 CIP/SIP 清洗灭菌要求；两通直通式流道设计，流体阻力小、启闭灵活，广泛适配配液、过滤、纯化、灌装等工艺环节的洁净流体管路。

特点

整块锻造不锈钢阀体，减少焊缝泄漏点，提升系统可靠性

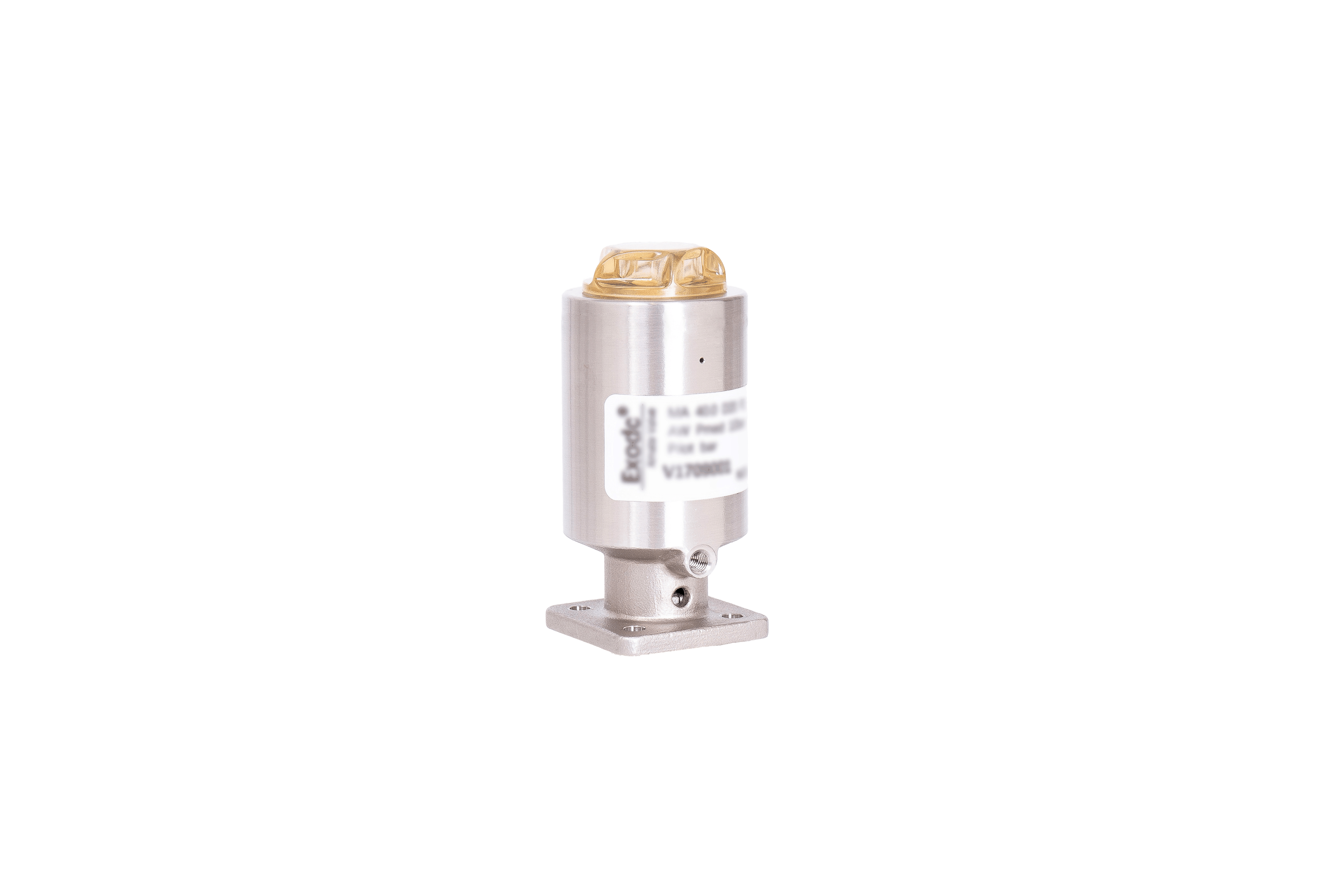

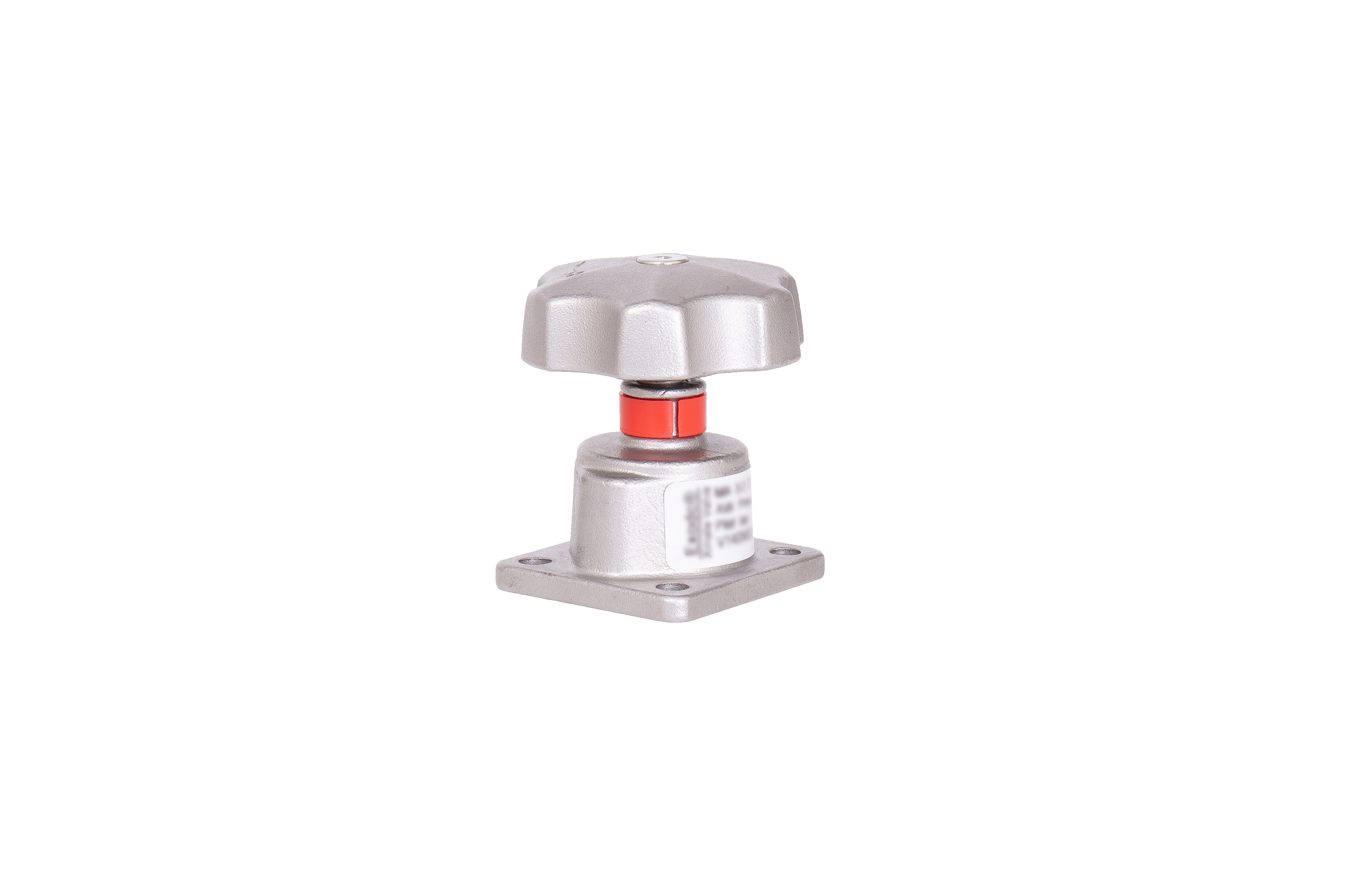

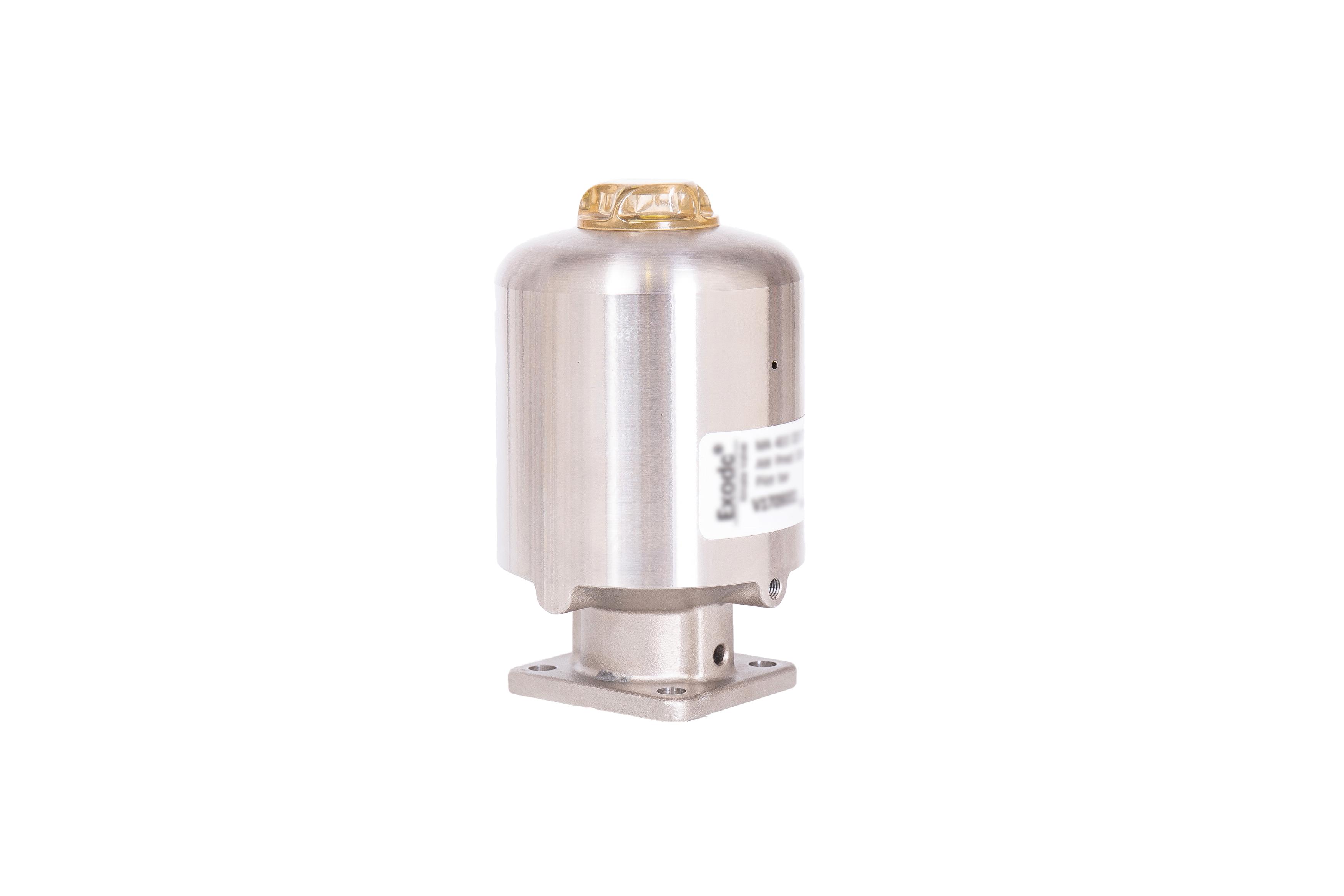

适配 Mini 型与通用型两种执行器，灵活应对不同工况

应用场景

洁净流体

技术参数

阀门选型

执行器

方式

阀座

通径

阀体

编码

连接

方式

阀体

材质

隔膜

材质

控制

方式

执行器

尺寸

表面

处理

执行器

类型

执行器

材质

Exodc^{^®} Xmate Valve系列

MA

8

D…

AW

F1

D1

NC

08

40

M

SS

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

①	执行器方式
MA	手动执行器
PA	气动执行器

②	阀座通径（DN）ASME BPE
8	1/4"
10	3/8"
15	1/2"
20	3/4"
25	1"
40	1-1/2"
50	2"

③	阀体编码
D…	两通
T…	三通
M…	块阀
B…	罐底阀

④	ASME BPE连接方式
AW	焊接
AT	卡接

⑤	阀体材质
金属材料
F1	1.4404
F2	1.4435
F3	904
F4	哈式合金（C22/C276)
塑料材料
P1	PP
P2	PEEK
P3	PVDF

⑥	隔膜材质
S1	EPDM（单层）
D1	EPDM/PTFE（双层）

⑦	控制方式
NC	常闭
NO	常开
DA	双作用

⑧	执行器尺寸
08	1/4-1/2"
15	3/4"
25	1"
40	1-1/2"
50	2"

⑨	表面处理
40	电抛0.4
41	机抛0.4
20	镜面电抛0.25
21	机抛0.25

⑩	执行器类型
M	MINI型
S	通用型

⑪	执行器材质
SS	AISI 304

其他

证明性文件

经认证的工厂测试报告

所有阀体都包含一个永久性的炉号，可根据EN 10204 3.1进行追溯。所有Exodc^{^®} Xmate Valve阀门都提供标准的认证工厂测试报告（CMTRS）。

符合规范证书

所有Exodc^{^®} Xmate Valve阀门均提供符合客户规范的合格证书作为标准。

USP VI级合规认证和/或物理测试文件

• Chapter 87 In-Vitro

• Chapter 88 In-Vivo

根据要求提供其他验证信息
内表面特性文件
质量保证手册
ISO 9001认证
