水系统终端取水点的"零死角守护者"：Xmate Valve T 型隔膜阀应用优势

        制药用水（PW/WFI）系统的终端取水点，是水质监测取样与工艺用水的交汇位置。阀门选型直接影响死角控制、取样代表性和系统长期微生物风险。

        传统 U 型弯 + 两通隔膜阀方案虽可满足 ASME BPE 的 L/d ≤ 2 要求，但由于组件焊缝多、存在死角低流速区，即使采用 1.4435 材质，滞留风险和红锈控制难度仍高于 T 型零死角阀。励智实业 Xmate Valve T 型隔膜阀，以锻造块阀零死角结构，为水系统终端取水点提供更可靠的解决方案。

01  U 型弯方案：死区与滞留的双重隐患

         U 型弯方案采用 U 形旁路循环管，两通阀安装在 U 型弯底部，取样口在阀门下方。该方案存在两处滞留风险：

        一是 U 型弯底部低流速区。U 形底部为低凹处，流速低于主管，存在轻微滞留和生物膜附着风险。

        二是阀门下游取样短管死角。阀门关闭时，从阀座到取样口端面的短管（长度 L，内径 d）不参与循环，为标准定义的死角，微生物易在此繁殖。

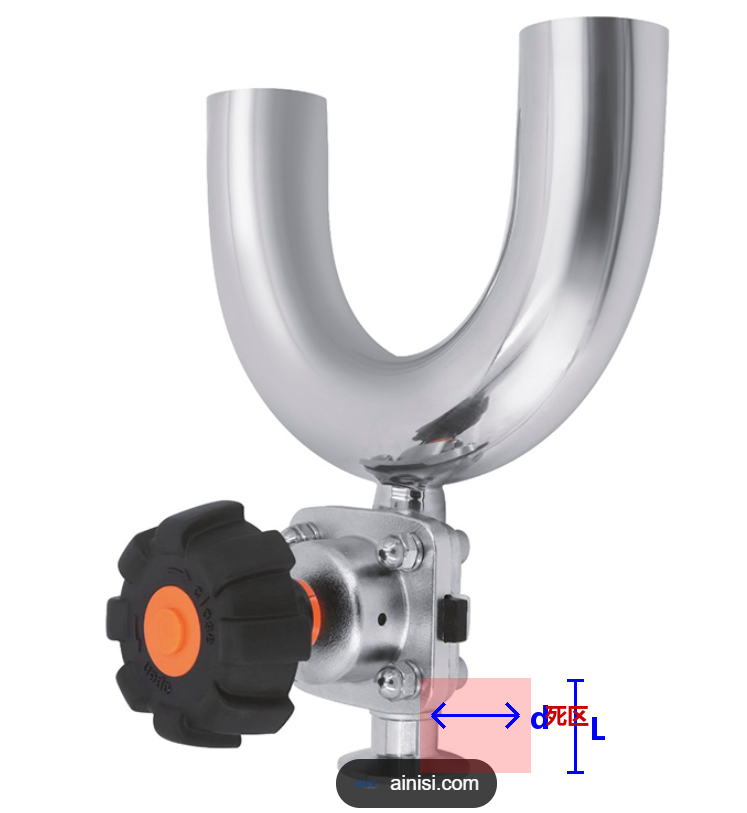

     图 1  U 型弯 + 两通隔膜阀方案（L=死角长度，d=取样短管内径，红色区域=死区）

02  T 型零死角结构：从源头消除滞留

         Xmate Valve T 型隔膜阀采用一体锻造三通块阀，串联安装于主管上——主管在阀位断开，阀左右端口接主管两段，流体左右贯通循环，取样口直接在阀座处开口。

         锻造・块阀・零死角。整块锻造不锈钢阀体，结构紧凑、死角更小；阀门关闭时隔膜直接封住取样口，阀座到取样口端面盲端极短，L ≈ 0，远优于 L/d ≤ 2 要求。

         减少焊缝泄漏点。整块锻造阀体减少焊缝，提升系统可靠性。

         无低凹滞留区。阀体串联在主管上，无 U 型弯底部低凹区，全表面被流动冲刷。

         取样代表性。无滞留水，取样即为主管循环真实水质。

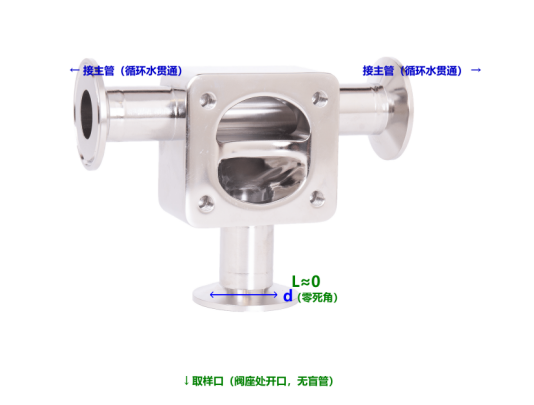

    图 2  Xmate Valve T 型零死角阀（L≈0 零死角，d=取样短管内径，左右接主管循环水贯通）

03  1.4404 / 1.4435 高洁净材质：从源头抑制红锈

        红锈的成因不仅取决于材质，还与焊缝数量、表面处理、钝化质量和流态（有无死角/低流速区）密切相关。1.4435 高纯净材质从材料源头减少可氧化铁素体，但 U 型弯方案由于焊缝多、  存在死角，红锈控制难度仍高于单块锻造、零死角的 T 型阀。

         1.4435 抑制红锈的逻辑链：

      • 铁素体是红锈（氧化铁沉积物）的根源，Fe < 0.5% 直接减少可氧化铁素体量；

      • 低硫减少焊接时硫化锰团聚（点蚀起点）；

      • 更高钼镍使钝化膜更稳定，高温下不易破坏。

        表面处理可选电抛 Ra 0.4μm 或镜面电抛 Ra 0.25μm，配合钝化可显著延缓红锈生成。隔膜可选 EPDM 单层或 EPDM+PTFE 双层，符合 USP Class VI。

04  完整认证追溯：满足制药合规要求

       Xmate Valve 提供完整的证明性文件：

     • 阀体带永久炉号，可依 EN 10204 3.1 追溯；

     • 认证工厂测试报告（CMTRS）；

     • 符合规范证书；

     • USP VI 级合规认证（Chapter 87 In-Vitro / Chapter 88 In-Vivo）；

     • ISO 9001 认证。

     广泛应用于制药工艺设备、液体输配、水系统分配管网中。

总结

      从 U 型弯死区到 T 型零死角，Xmate Valve 正在成为水系统终端取水点的零死角守护者。
